概述

UB系列是用于監測低壓鍋爐、壓力容器以及管道液位的一次直讀式儀表。該產品結構簡單，操作方便，使用安全，帶有保險鋼球以防意外。此外，對于腐蝕介質(只能選擇UBDT系列和UBDTM系列),采用優質云母片防止介質對玻璃板的侵蝕，以保證觀測效果和液位計的使用壽命。

產品技術參數

安裝中心距：200mm～3500mm可視范圍：
有盲區系列：200mm～3260mm
無盲區系列：200mm～3500mm
公稱壓力：≤5.0MPa;
工作壓力：<2.0MPa
工作溫度：-20℃ 閥門自鎖壓力：≥0.25MPa
法蘭標準：HG20592—20635—2009,其它標準和特殊要求需用戶注明。
材料：碳鋼、304SS、316SS(可按用戶要求材質生產)
伴熱蒸汽壓力：≤1.0MPa(可按用戶要求設計)
伴熱接口：R1/2“螺紋(可按用戶要求設計)顏色顯示：
UBD系列：單色(介質本色)
UBS系列：雙色(液相呈介質本色，汽相呈紅色)
玻璃材質：硼硅玻璃

結構原理

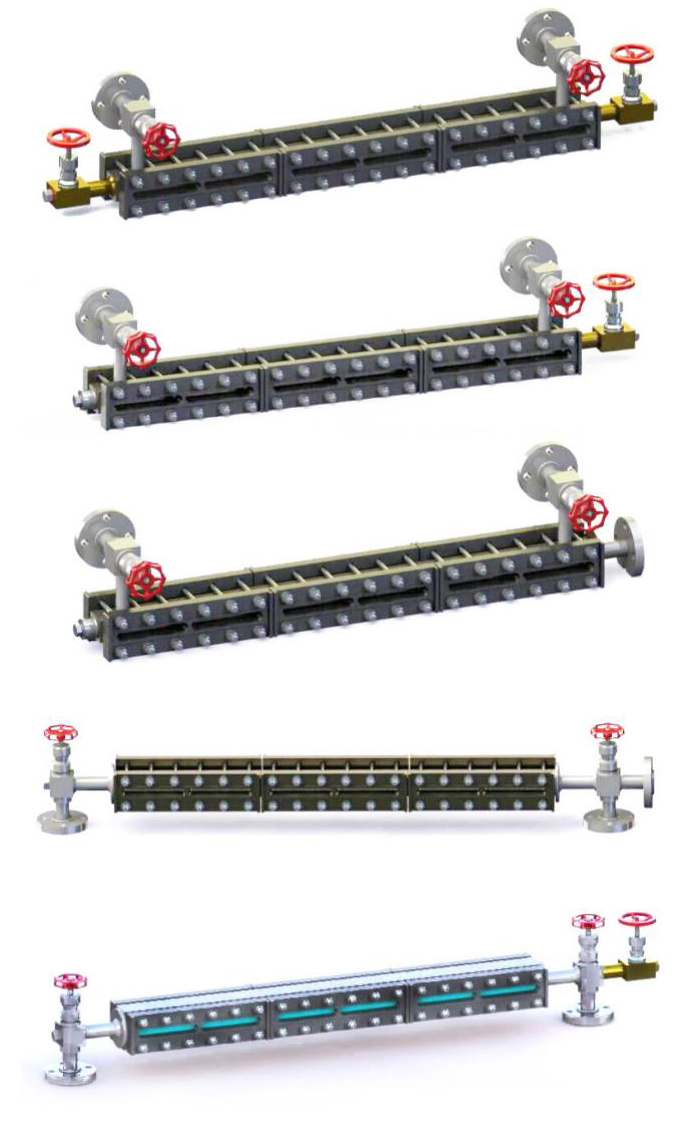

UB系列玻璃液位計由表體、上閥門、下閥門和排污閥組成。上下端安裝法蘭與容器上對應法蘭相連構成連通器、透過玻璃板可直接觀察到容器內液位的實際高度，上、下閥門內均設有安全保護裝置，當玻璃板意外損壞時，保護鋼球在容器內壓的作用下自動密封，防止容器內液體繼續外泄。
