概述
SFD系列高壓，超高壓雙色水位表適用于公稱壓力小于或等于32MPa的蒸汽鍋爐，壓力容器以及管路水位的液位監測，它是在總結我公司二十多年生產水位表的經驗和國內外雙色水位表優點的基礎上研制而成的，具有無盲區或盲區少，自沖洗效果好，顯示清晰，維護方便，安全可靠等優點，是目前監測鍋爐汽泡水位最理想的儀表。
結構原理
本水位表由表體、閥門、光源、殼體四部分組成。

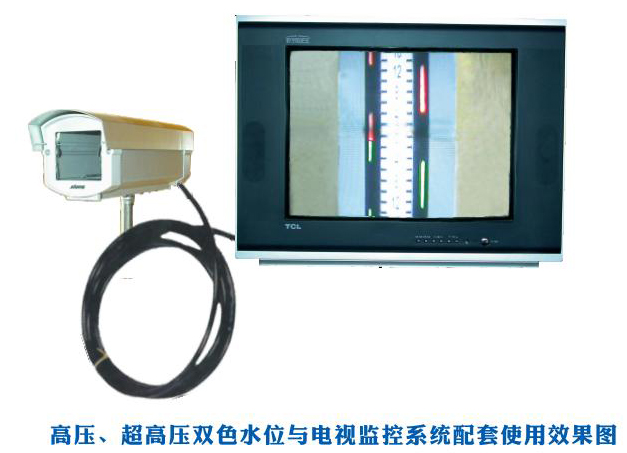

| 監視方式 | 正前方目視、電視監控、報警 |
| 水位顯示方式 | 汽紅、液綠 |
| 照明光源 | 冷光源(特制"LED") |
| 安裝中心距 | 600或670mm(可根據用戶要求設計) |
| 連接形式 | 焊接、法蘭(可根據用戶要求設計) |
| 安裝方向 | 左側或右側 |
工作原理
五窗、七窗、九窗水位表觀察孔在表體的兩條直線上，通過將觀測孔交錯組合消除了中間盲區。由光源發出的光通過紅、綠濾色鏡片，射向水位表體液腔，在表面內汽相部分，紅光射向正前方，而綠光斜射到壁上被吸收。而在表體內液相部分，由于水的折射使綠光射向正前方，而紅光斜射到壁上被吸收。因此在正前方觀測將獲得汽紅、水綠、汽滿全紅、水滿全綠的顯示效果。
| SFD | 高壓、超高壓雙色水位表代碼 |
| S | 雙色 |
| W | 無盲區或盲區少 |
| □ | 公稱壓力 |
| □ | A為三窗、B為五窗、C為七窗、D為九窗 |
標記示例：SFD-SW25-B是指五窗高壓、超高壓雙色水位表、無盲區，公稱壓力為25MPa
